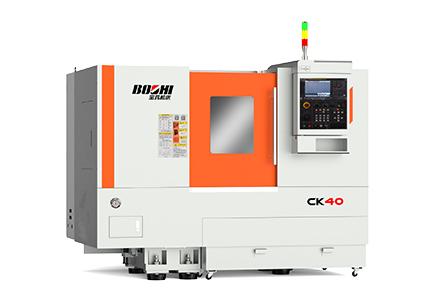

CK40/50系列數控車床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠專用軸承采用國產軸承,傳動噪音低；配備國產多工位轉塔刀架，就近換刀。機床可配置日本FANUC 0i-TF（5）、廣數988T等也可選配國內外其它品牌高性價比數控系統。
產品特點：
1）采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；同時該系列機床有滑動導軌和滾動導軌（C系列）兩種導軌形式可供選擇。
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。
3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；

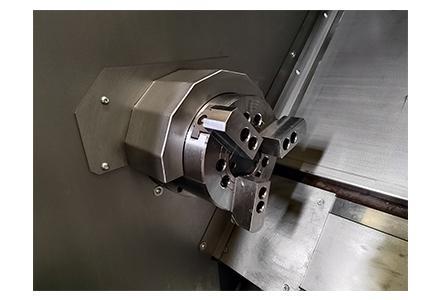

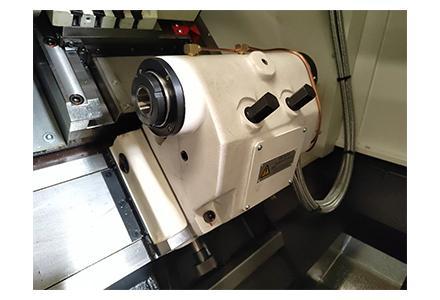

4）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便；
5）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命.
適用行業：
適用于汽車、電子、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
CK40 |
CK40S |
CK40C |
|
|
加工范圍
|
床身上最大回轉直徑 |
mm |
Φ400 |
Φ400 |
Φ400 |
|
床鞍上最大回轉直徑 |
mm |
Φ260 |
Φ260 |
Φ260 |
|
|
最大車削直徑 |
mm |
Φ285 |
Φ285 |
Φ285 |
|
|
最大車削長度 |
mm |
400/1000 |
400/1000 |
400 |
|
|
最大棒料直徑 |
mm |
Φ42 |
Φ42 |
Φ42 |
|
|
主軸 |
主軸頭型式 |
|
A2-5 |
A2-5 |
A2-5 |
|
主軸通孔直徑 |
mm |
Φ57 |
Φ57 |
Φ57 |
|
|
卡盤直徑 |
mm |
Φ165(6") |
Φ165(6") |
Φ165(6") |
|
|
主軸轉速 |
r/min |
70-3000 |
70-3000 |
80-3000 |
|
|
主軸電機功率 （連續/30分鐘） |
kW |
7.5/11 |
7.5/11 |
7.5/11 |
|
|
尾座
|
套筒直徑 |
mm |
Φ70 |
Φ70 |
Φ70 |
|
套筒行程 |
mm |
80 |
80 |
80 |
|
|
頂尖錐度 （標注/活主軸結構） |
|
莫氏 No.4/2 |
莫氏 No.4/2 |
莫氏 No.4/2 |
|
|
進給
|
移動范圍X/Z |
mm |
165/410 165/1030 |
165/410 165/1030 |
165/410 |
|
快速移動速度X/Z |
m/min |
12/16 |
12/16 |
30/24 |
|
|
刀架
|
刀位數 |
|
8/12 |
8/12 |
8/12 |
|
刀具裝夾尺寸（車削/鏜削） |
mm |
20×20/Φ32 |
20×20/Φ32 |
20×20/Φ32 |
|
|
其它 |
機床尺寸（長X寬X高） （不含排屑器） |
mm |
2370×1700×1970 3200×1700×1970 |
2370×1700×1970 3230×1700×1970 |
2370×1700×1970
|
|
機床重量 |
kg |
3000/4500 |
3000/4500 |
3000 |
|
|
項目 |
單位 |
CK50 |
CK50S |
CK50C |
|
|
加工范圍 |
床身上最大回轉直徑 |
mm |
Φ500/Φ450/Φ450 |
Φ500/Φ450/Φ450 |
Φ500/Φ450 |
|
床鞍上最大回轉直徑 |
mm |
Φ320 |
Φ320 |
Φ240 |
|
|
最大車削直徑 |
mm |
Φ370 |
Φ370 |
Φ370 |
|
|
最大車削長度 |
mm |
500/1000/1500 |
500/1000/1500 |
750/1000 |
|
|
最大棒料直徑 |
mm |
Φ51 |
Φ51 |
Φ51 |
|
|
主軸 |
主軸頭型式 |
A2-6 |
A2-6 |
A2-6 |
|
|
主軸通孔直徑 |
mm |
Φ62 |
Φ62 |
Φ62 |
|
|
卡盤直徑 |
mm |
Φ210(8") |
Φ210(8") |
Φ210(8") |
|
|
主軸轉速 |
r/min |
60-2250 |
60-2250 |
30-3000（廣數主電機）/40-4000（超同步主電機） |
|
|
主軸電機功率 （連續/30分鐘） |
kW |
15 |
11 |
11（廣數）/15（超同步） |
|
|
尾座 |
套筒直徑 |
mm |
Φ90 |
Φ90 |
Φ90 |
|
套筒行程 |
mm |
100 |
100 |
100 |
|
|
頂尖錐度 （標注/活主軸結構） |
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
||
|
進給 |
移動范圍X/Z |
mm |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/780 210/1010 |
|
快速移動速度X/Z |
m/min |
12/16 |
12/16 |
16/20 |
|
|
刀架 |
刀位數 |
8/12 |
8/12 |
8/12 |
|
|
刀具裝夾尺寸（車削/鏜削） |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
|
其它 |
機床尺寸（長X寬X高） （不含排屑器） |
mm |
2860×1830×2020 3790×1850×2050 4600×1850×2050 |
2860×1830×2020 3790×1850×2050 4600×1850×2050 |
3790×1850×2050 3790×1850×2050 |
|
機床 重量 |
kg |
4500/5000/6700 |
4500/5000/6700 |
5000/5300 |
|
