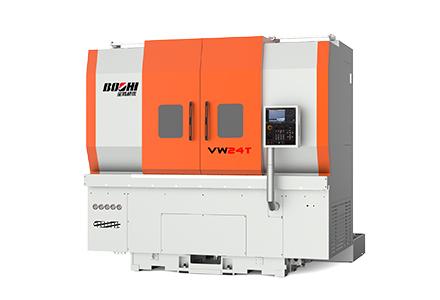

VW24T
產品介紹：

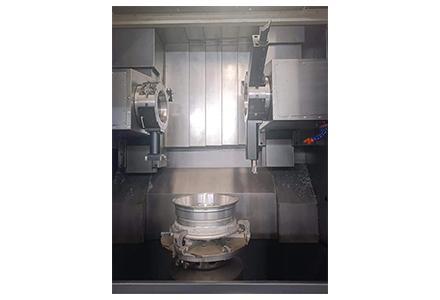

VW24T數控立式雙刀架車床是針對汽車輪轂加工開發的一款數控機床。擁有單主軸雙刀架，由雙通道數控系統控制，兩個六工位伺服刀架可各自獨立對刀和進給，兩個刀架可同時對輪轂進行內外圈加工，應用靈活，通用性強；一套控制控制兩套進給，加工效率高，占地面積小。
產品特點：
1）高強度鑄鐵整體床身,導軌副采用寬矩形淬硬導軌及貼塑導軌
2）雙刀塔
3）全封閉防護
4）雙通道數控系統
適用行業：

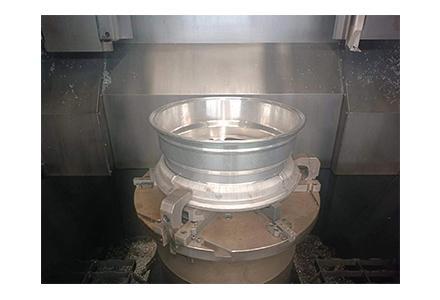

適用于汽車行業輪轂加工。
技術規格：
|
|
項 目 |
單位 |
規 格 |
|
加工范圍 |
最大回轉直徑 |
mm |
Φ870 |
|
床鞍上回轉直徑 |
mm |
Φ700 |
|
|
最大工件長度 |
mm |
450 |
|
|
最大車削輪轂直徑 |
Inch |
26″（610mm） |
|
|
最大車削輪轂高度 |
Inch |
14″（356mm） |
|
|
主 軸 |
液壓卡盤直徑 |
Inch |
中實21″（選配） |
|
主軸頭型式 |
|
A2-11 |
|
|
主軸軸承直徑 |
mm |
180/160（前/后） |
|
|
主軸轉速 |
rpm |
20-2000 |
|
|
主軸功率 |
Kw |
45/55 |
|
|
床 鞍 |
行程（X1X2/Z1Z2） |
mm |
520/550 |
|
快速移動速度（X1X2/Z1Z2） |
m/min |
24/24 |
|
|
伺服電機（X1X2/Z1Z2） |
|
α30iF/α30iF |
|
|
伺服電機扭矩（X1X2/Z1Z2） |
Nm |
30/30 |
|
|
伺服電機功率（X1X2/Z1Z2） |
kW |
7/7 |
|
|
滾珠絲杠直徑導程（X1X2/Z1Z2） |
mm |
Φ50x8/Φ50x8 |
|
|
刀 架 |
刀位數 |
|
臥式6工位伺服 |
|
刀具尺寸（車削/鏜孔） |
mm |
32x32/Φ50 |
|
|
其 它 |
電 源 |
kVA |
85 |
|
體積(長X寬X高) |
cm |
3400X4700X3365 |
|
|
主 機 凈 重 量/總重量 |
Kg |
約16000/17000 |
